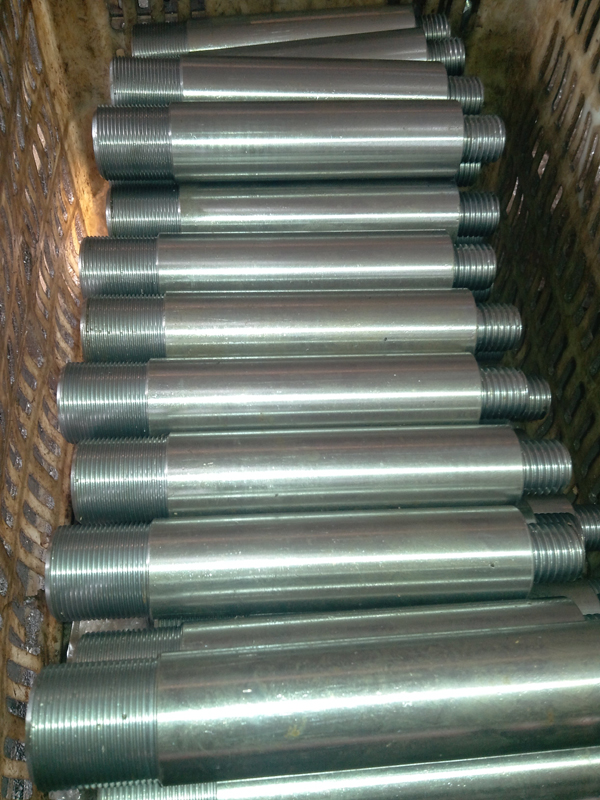

典型轴类零件加工光轴作为大部分机械产品连接部件应用非常广泛；光轴加工综合性企业金锐达提供各种尺寸精密光轴加工；在光轴加工行业中已具相当实力，积累了足够的经验。公司加工生产的光轴已广泛应用于等各行业；详细技术细节敬请垂询轴类加工企业金锐达。 轴类加工的工艺分析 （1）光轴加工技术要求: 轴类零件的技术要求主要是支承轴颈的径向尺寸精度和形位精度，轴向一般要求不高。轴颈的直径公差的等级通常为IT6-IT8，几何形状精度主要是圆度和圆柱度，一般要求是限制在直径公差范围之内。相互位置精度主要是同轴度和圆跳动；保证配合轴颈对于支承轴颈的同轴度，是轴类零件位置精度的普遍要求之一。图为特殊零件，径向和轴向公差和表面粗糙度要求较高。
（2） 毛坯选择: 轴类零件除光滑轴和直径相差不大的阶梯轴热轧或冷拉圆棒料外，一般采用锻件；发动机曲轴等一类轴件采用球墨铸铁铸件比较多。如图典型轴类直径相差不大，采用直径为65mm，材料为45钢在锯床上按130mm长度下料。 （3） 定位基准的选择: 轴类零件外圆表面、内孔、螺纹等表面的同轴度，以及端面对轴中心线的垂直度是其相互位置精度的主要项目，而这些表面的设计的设计基准一般都是轴中心线。用两中心孔定位符合基准重合原则，并且能够最大限度的在一次装夹中加工出多个外圆表面和端面，因此常用中心孔作为轴加工的定位基准。 当不能采用中心孔时或粗加工是为了工作装夹刚性，可采用轴的外圆表面作定位基准，或是以外圆表面和中心孔共同作为定位基准，能承受较大的切削力，但重复定位精度并不太高。 数控车削时，为了能用同一程序重复加工和工件调头加工轴向尺寸的精确性，或为了端面余量均匀，工件轴向需要定位。采用中心孔定位时，中心孔尺寸及两端中心孔间的距离要保持一致。以外圆定位时，则应采用三爪自定心卡盘反爪装夹或采用限未支承，以工件端面或台阶面或台阶面儿作为轴向定位基准。 （4） 轴类零件预备加工 车削之前常需要根据情况安排预备加工，内容通常有：直—毛坯出厂时或在运输、保管过程中，或热处理时常会发生弯曲变形。过量弯曲变形会造成加工余量不足或装夹不可靠。因此在车削前需增加校直工序。 切断—用棒料切得所需长度的坯料。切断可在弓形锯床、圆盘锯床和带锯上进行，也可以在普通车床上切断或在冲床上涌冲模冲切。 （5） 热处理工序 铸、锻件毛坯在粗车前应根据材质和技术要求正火或退火处理，以消除应力，改善组织和切削性能。性能要求较高的毛坯在粗加工后、精加工前应安排调质处理，一提高零件的综合机械性能；对于硬度和耐磨性要求不高的零件，调质也常作为最终热处理。相对运动的表面需在精加工前或后进行表面淬火处理或进行化学热处理，以提高耐磨性。 （6） 加工工序划分一般可按下类方法进行： ①刀具集中分序法 就是按所用刀具划分工序，用同一把刀具加工完零件上所有可以完成部位。再用第二把刀、第三把完成他们可以完成的其他部位。这样可以减少换刀次数，压缩空程时间，减少不必要的定位误差。 ②以加工部位分序法 对于加工类容很多的零件，可按其结构特点将加工部分分成几个部分，如内形、外形、曲面或平面等。一般先加工平面、定位面，后加工孔；先加工简单几何形状，在加工复杂的几何形状；先加工精度较低的部位，再加工精度较高的部位。 ③以粗、精加工分序法 对于易发生加工变形的零件，由于粗加工后可能发生的变形而需要进行校形，故一般来说凡要进行粗、精加工的都要将工序分开。综上所述，在划分工序时，一定要视零件的结构和工艺性，机床的功能，零件数控加工内容的多少，安装次数及本单位生产组织状况灵活掌握。另建议采用工序集中的原则还是采用工序分散的原则，要根据实际情况来确定，但一定力求合理。 （7）在加工时，加工顺序的安排应根据零件的结构和毛坯状况，以及定位夹紧的需要来考虑，重点是零件的刚性不被破坏。顺序一般应按下列原则进行： ①上道工序的加工不能影响下道工序的定位于加紧，中间穿插有通用机床加工工序的也要综合考虑。 ②先进行内形、内腔加工工序，后进行外形加工工序。 ③以相同定位、夹紧方式或同一把刀加工的工序最好连接进行，以减少重复定位次数，换刀次数与挪动压板次数。 ④在同一次安装中进行的多道工序，应先安排对工件刚性破坏小的工序。 在数控床上粗车、半精车分别用一个加工程序控制。工件调头装夹由程序中的M00或M01指令控制程序暂停，装夹后按“循环启动”继续加工。 （8）走刀路线和对刀点的选择 走刀路线包括切削加工轨迹，刀具运动切削起始点，刀具切入，切出并返回切削起始点或对刀点等非切削空行程轨迹。由于半精加工和精加工的走刀路线是沿其零件轮廓顺序进行的，所以确定走刀路线主要在于规划好粗加工及空行程的走刀路线。合理的确定对刀点，对刀点可以设在被加工零件上，但注意对刀点必须是基准位或已加工精加工过的部位，有时在第一道工序后对刀点被加工损坏，会导致第二道工序和之后的对刀点无从查找，因此在第一道工序对刀时注意要在与定位基准有相对固定尺寸关系的地方设立一个相对对刀位置，这样可以根据他们之间的相对位置关系找回原对刀点。这个相对对刀位置通常设在机床工作台或夹具上。
