液压缸光轴的修复

光轴作为大部分机械产品连接部件应用非常广泛；光轴加工综合性企业金锐达提供各种尺寸精密光轴加工；在光轴加工行业中已具相当实力，积累了足够的经验。公司加工生产的光轴已广泛应用于等各行业；详细技术细节敬请垂询轴类加工企业金锐达。

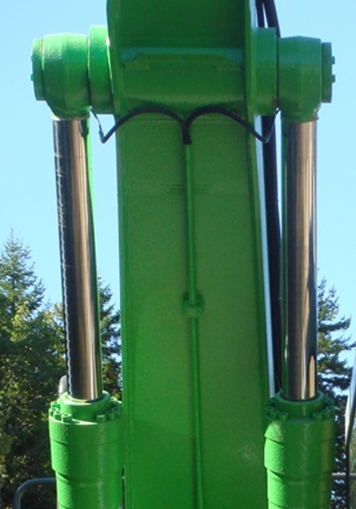

液压缸光轴拉伤后若不及时处理轻则影响正常使用重则使液压缸不能工作。我们的修复方法是：对较轻的拉痕采取局部修磨抛光的方法；对较重的拉痕则采取焊补加人工修磨的方法修复。
造成光轴拉伤的主要原因是：防尘圈脆化呈块状脱落以后，不但失去了防尘作用，而且该处还堆积了许多灰尘与杂质，使光轴直接与杂质硬磨，导致光轴被拉伤，伤痕再刮坏缸口橡胶密封组件，造成液压缸严重外漏。
修复要求：填料与母材必须结合牢固、平滑；调料必须耐用并易于手工加工；手工加工必须保证光轴直径误差小于0.06mm。

光轴加工修复工艺：

1.先将要焊的部位清洗干净，然后用湿泥巴将拉痕四周围住。

2.选用直径2.5mm的焊条，将电焊机电流调至120A，采取直线运条法平稳施焊。

3.全部焊完之后，将泥巴与熔渣清除干净，用粗锉沿光轴圆周进行进行修锉并留0.1-0.2mm的加工余量。

4.车一个外径185mm、内径125mm、长150mm的圆筒当靠模（光轴外径125mm），沿轴线锯开，一个为粗模，另一个为精模。

5.在粗模内壁涂上一层薄薄的红印油，接着将粗模紧靠在光轴待修部位上沿轴线往复磨合几次，然后用细锉将光轴上较重的红印锉掉。如此反复修锉，最后留0.04-0.07mm的加工余量。

6.再用 320目的砂条蘸煤油配合精模将光轴修磨至规定尺寸。

7.最后用砂布背面蘸煤油进行手工抛光。经测量，最大误差仅为0.03mm。
