空心光轴和实心光轴连接方法总结

光轴作为大部分机械产品连接部件应用非常广泛；光轴加工综合性企业金锐达提供各种尺寸精密光轴加工；在光轴加工行业中已具相当实力，积累了足够的经验。公司加工生产的光轴已广泛应用于等各行业；详细技术细节敬请垂询轴类加工企业金锐达。

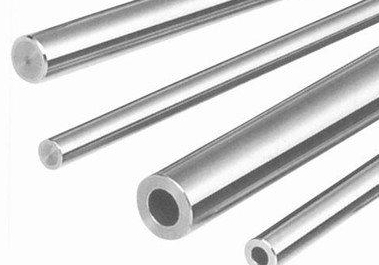

空心光轴和实心光轴连接可靠的方法是把空心光轴套在实心光轴上，使用键传送扭力光轴加固定螺栓防止轴向力。如果两个光轴外径一样粗，搅拌光轴不需要实心轴支撑，可以用联轴器连接光轴,否则需将两轴硬性连接。可以把实心光轴车成台阶轴，插入空心光轴内，开大坡口焊接，同时可在空心光轴与实心光轴交叉处钻孔，穿入销轴，外部焊接，进一步增强可靠性。如连接实心光轴是为了接连轴器，可直接把半连轴器做在空心光轴上，直接焊接。

空心光轴和实心光轴连接推荐方法：
1.采用搅拌器轮毂与轴焊接形式；
2.采用薄型平键传递扭矩，不过要校核刨键槽后的钢管强度是否满足，不满足需要加厚钢管或选择其他方案。本方案采用薄型平键后，由于单位长度键的传递扭矩比普通平键小，轮毂相对较长；
3.在空心轴轴头部位焊接一截实心轴；
4.采用穿轴螺栓，本方法需要在穿轴部位先塞焊实心钢管，制作相对复杂，不推荐采用；
5.采用螺纹传递扭矩，需考虑惯性和螺旋方案，切记，还有防松。
6.叶片直接焊在钢管上，你要看叶片宽度来定了，轮毂弧长接触太短就需要厚点的板才，省了轮毂不一定经济，而且平衡做不了。
6.采用联轴器进行连接。

以上方法是光轴和实心光轴连接方法比较后最好的，其它的方法多少都有缺陷比如：
1：焊接存在这变形和装拆的问题。
2：普通平键受力不好，容易键或键槽损坏；花键制作困难，成本高。
3：过盈配合装拆不便。
