活塞杆的介绍
精密细光轴（活塞杆）制造工艺：采用精密冷拔、校直、粗精无心磨削和高精密抛光多道工序加工而成的先进工艺制造，各项技术指标均符合国家标准。
精密细光轴（活塞杆）用途：该产品可直接用于油缸、气缸、减震器、纺织印染、印刷机械导杆、压铸机、注塑机导杆顶杆及四柱压机导柱、传真机、打印机等现代办公机械导轴等一些精密细长轴为部件的行业产品。输送机械用的轴心，直线运动用的直线光轴。
产品技术参数：
材质：通常用45#，当有较大冲击力、重载荷传动时，用40Cr钢制造，这是为了保证活塞杆有足够的工作强度。及42CrMo、轴承钢、304不锈钢、316L不锈钢、2Cr13不锈钢、40Cr合金钢、27SiMn合金钢等材质。

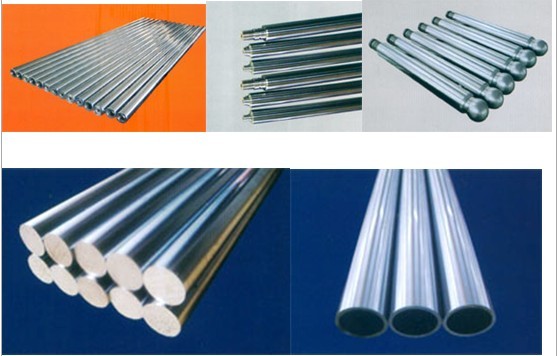

类型：分为镀铬活塞杆、空心杆、调质杆。
外径公差：f7 (其它公差可订造)
表面粗糙度：Ra0.2-0.4 交货状态：镀铬或磨光（现货）
硬铬厚度：0.015-0.03mm （按客户要求） 直线度： 0.08/1000mm 全长尺寸允差：GB1800 IT7级 表面附着物：无裂痕，加热到300度，在放在水面急冷，不出现裂痕。
表面处理硬度：HRC60 以上 （HV713以上）为了提高活塞杆的抗腐蚀能力，杆的工作表面可镀硬铬。
调质处理硬度：HB=241～270 （HRC28-32），活塞杆制造时，毛坯应先经锻造、机械粗加工后调制处理，其目的是为了改善机械加工性能和提高材料的工作强度。
圆度公差：GB1184 7-8级
圆度公差（GB1184-80） (mm)
|
主参数D(mm)
|
公差等级
|
|
7级
|
8级
|
|
>6~10
|
0.004
|
0.006
|
|
>10~18
|
0.005
|
0.008
|
|
>18~30
|
0.006
|
0.009
|
|
>30~50
|
0.007
|
0.011
|
|
>50~80
|
0.008
|
0.013
|
|
>80~120
|
0.010
|
0.015
|
设计事项:
1、设备的用途工件条件。
2、工作机构的结构特点、负载情况、要求速度、大小行程和动作要求。
3、所选定的液压系统工作压力。
4、材料、配件和加工工艺的当前状况。
5、相关国家标准和技术规范等。
6、应尽量使活塞杆在多拉状态下承受非常大负载，多压状态下具有很好的纵向稳定性。
